DPP-T43 | 4.3″ iLCD JPro-Panel (Legacy Series)

Bestell-Nr.

DPP-T43 | DPP-43
  • DPC3090 32-bit iLCD-Controller
  • 128 MByte Flashspeicher für Anwenderdaten
  • 8 MByte RAM für mult. Bildschirminhalte
  • Single 5 Volt (optional 3.3 Volt) Stromversorgung
  • USB-Port
  • RS232-Port mit 3.3 Volt
  • I²C-Port und SPI-Port
  • Ansteuerung von bis 16 digitalen Ausgängen
  • Ansteuerung von bis 16 digitalen Eingängen
  • 4 analoge Eingänge mit 12-bit Auflösung
  • Ansteuerung von 2 Relais oder Lautsprecher/Schallwandler, PWM-Ausgang
  • Anschluss von bis zu 128 Tasten (Tastatur-Matrix)
  • Batteriegepufferte Real-Time Clock
  • MicroSD-Kartenhalter on-board

Beschreibung

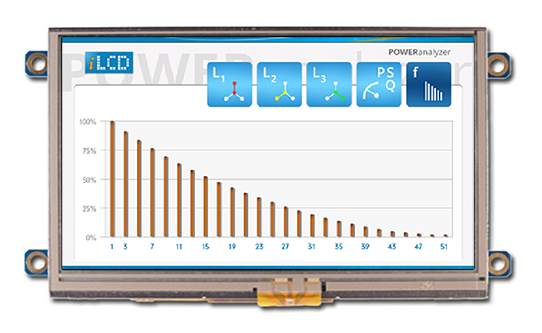

4.3″ iLCD-Panel mit resistivem Touchscreen 480×272 Pixel | Bestell-Nr. DPP-T43 res. Touch | DPP-43 ohne Touch

Das DPP-x43 iLCD-Panel ist mit dem schnellen 32-Bit iLCD-Controller DPC3090 und 128 MByte Flashspeicher an Board ausgestattet und ist der Nachfolger des DPP-CT4827. Das DPP-x43 ist zu seinem Vorgängermodell kompatibel, sowohl die Anwendung, die Abmessungen als auch die Anschlussbelegungen betreffend.

Der Flashspeicher bietet viel Platz für Bilder, Texte, Fonts und Macros. 8 MByte schnelles RAM für die Unterstützung multipler Bildschirminhalte vervollständigen die großzügige Ausstattung dieses iLCD Panels. Darüber hinaus kann der Speicherplatz für Grafiken und kundenspezifische Daten durch die Verwendung des on-board MicroSD-Kartenhalters praktisch beliebig erweitert werden. Das DPP-x43 iLCD-Panel kann auch im Portrait-Modus betrieben werden.

Zusätzlich zu den parametrierbaren High-Level-Kommandos ist es möglich, die iLCDs in Java zu programmieren. Die in die Firmware integrierte schlanke Java VM führt den kompilierten Java-Code aus. Das Java Display Computing erlaubt neben den bisherigen Funktionalitäten auch Rechenoperationen am iLCD-Panel oder sogar die Steuerung der gesamten Applikation durch das iLCD-Panel. Die Projektentwicklung erfolgt im iLCD Manager XE, der eine komplette Java-Entwicklungsumgebung mit Editor, Compiler und Debugger enthält.

Das optionale TCP/IP-Interface ermöglicht die Vernetzung von iLCDs und eine besonders schnelle Übertragung von Applikationsdaten. Somit empfiehlt es sich auch für bescheunigte Entwicklung von Stand-Alone Anwendungen, welche letztendlich über ein anderes Interface (USB, RS232, I²C oder SPI) gesteuert werden.

Das TFT-Display des DPP-x43 weist eine Helligkeit von 400 cd/m2 (mit Touchscreen) bis 500 cd/m2 (ohne Touchscreen) auf und ist mit LED-Backlight ausgestattet. Damit können Grafiken mit voller 16-Bit Farbtiefe oder mit 8-Bit (mit automatisch generierter 16-Bit Palette) Farbtiefe dargestellt werden. Wie bei iLCD-Panels üblich, ist auch die Anzeige von animierten Grafiken (Color GIF-Images) einfach und schnell möglich.

Ein Evaluation-Kit mit extra Leiterplatte mit FFC-Steckverbinder, Flachbandkabel und allen benötigten Kabeln steht zur Verfügung. Das Kit enthält zudem ein Steckernetzteil, eine CD mit Software und umfassender Dokumentation sowie ein Set aus MicroSD-Karte, SD-Adapter und USB-Reader.
