DPP-T57 | 5.7″ iLCD JPro-Panel (Legacy Series)

DPP-T57

  • DPC3090 32-bit iLCD-Controller
  • 128 MByte Flashspeicher für Anwenderdaten
  • 8 MByte RAM für mult. Bildschirminhalte
  • Resistiver oder kapazitiver (PCAP) Touchscreen
  • Single 5 Volt (optional 3.3 Volt) Stromversorgung
  • USB-Port
  • RS232-Port mit 3.3 Volt
  • I²C-Port und SPI-Port
  • Ansteuerung von bis 16 digitalen Ausgängen
  • Ansteuerung von bis 16 digitalen Eingängen
  • 4 analoge Eingänge mit 12-bit Auflösung
  • Ansteuerung von 2 Relais oder Lautsprecher/Schallwandler, PWM-Ausgang
  • Anschluss von bis zu 128 Tasten (Tastatur-Matrix)
  • Batteriegepufferte Real-Time Clock
  • MicroSD-Kartenhalter und Stecker für externe SD-Karte on-board

Beschreibung

 Bestell-Nr. DPP-T57

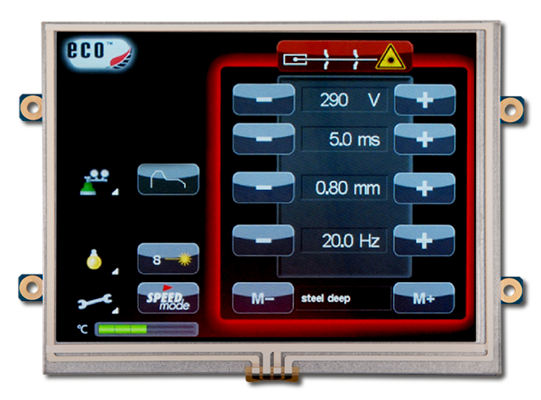

Das 5.7″ iLCD hat eine Industrie-Standardgröße mit einer Auflösung von 640×480 Pixel. Es enthält unseren schnellen 32-Bit iLCD-Controller DPC3090 und 128 MByte Flashspeicher an Board. Das DPP-x57 ist das Nachfolgemodell unseres DPP-CT6448 und bietet weiterhin die volle VGA-Auflösung auf einer aktiven Fläche von 112.9×84.7 mm. Es ist zu seinem Vorgängermodell kompatibel, sowohl die Anwendung, die Abmessungen als auch die Anschlussbelegungen betreffend.

Zusätzlich zu den parametrierbaren High-Level-Kommandos können die iLCDs in Java programmiert werden. Die in die Firmware integrierte schlanke Java VM führt den kompilierten Java-Code aus. Das Java Display Computing erlaubt neben den bisherigen Funktionalitäten auch Rechenoperationen am iLCD-Panel oder sogar die Steuerung der gesamten Applikation durch das iLCD-Panel. Die Projektentwicklung erfolgt im iLCD Manager XE, der eine komplette Java-Entwicklungsumgebung mit Editor, Compiler und Debugger enthält.

Mit einem Flashspeicher von 128 MByte für Bilder, Texte, Fonts und Macros sowie 8 MByte RAM für die Unterstützung multipler Bildschirminhalte sind Sie für alle Anforderungen gerüstet. Darüber hinaus kann der Speicherplatz für Grafiken und kundenspezifische Daten durch die Verwendung des on-board MicroSD-Kartenhalters praktisch beliebig erweitert werden. Zusätzlich steht nun auch ein Konnektor zum Anschluss einer externen Standard-SD-Karte zur Verfügung. Das 5.7″ iLCD kann auch im Portrait-Modus betrieben werden.

Das optionale TCP/IP-Interface ermöglicht die Vernetzung von iLCDs und eine besonders schnelle Übertragung von Applikationsdaten. Somit empfiehlt es sich auch für bescheunigte Entwicklung von Stand-Alone Anwendungen, welche letztendlich über ein anderes Interface (USB, RS232, I²C oder SPI) gesteuert werden.

Auf dem exzellenten TFT-Display mit 350 cd/m2 Helligkeit und einem Kontrast von 500 können Grafiken mit voller 16-Bit Farbtiefe oder mit 8-Bit (mit automatisch generierter 16-Bit Palette) Farbtiefe dargestellt werden. Wie bei iLCD-Panels üblich, ist auch die Anzeige von animierten Grafiken (Color GIF-Images) einfach und schnell möglich.

Zum Ausprobieren, Testen und für die Anwendungsentwicklung stehen Evaluation Kits mit dem DPP-T57 oder dem DPP-C57 zur Verfügung. Jedes Kit enthält die nötigen Hard- und Software-Komponenten, um sämtliche iLCD-Features auszuführen.
